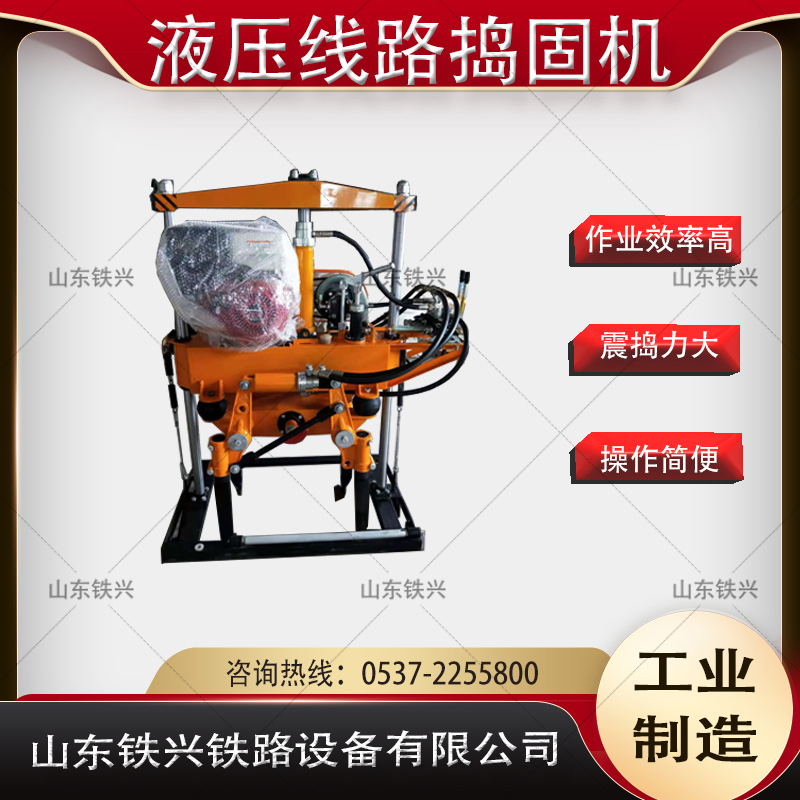

YD-22液壓線路搗固機

產品名稱：YD-22液壓線路搗固機

額定功率：9.5KW

整機凈重：436Kg/臺

使用范圍：鐵路線路（除道岔以外）的大、中修新建線路及日常維護中的道砟搗固作業。

TEL：0537-2255800 / 400-691-2018

 YD-22液壓線路搗固機適用于鐵道路路大修、維修60kg/m鋼軌和Ⅲ型混凝土軌枕道床石碴搗固作業。其特性是既可在Ⅲ型混凝土軌枕線路上搗固作業、也可在Ⅱ型混凝土軌枕和各種國外鋼軌線路上搗固作業。如在作業時遇到液壓系統毛病，能夠采用手動液壓泵工作，平安快速下道處置問題，不影響行車平安。作業中如呈現搗固鎬提升后夾軌鉗仍夾緊鋼軌時，YD-22內燃線路搗固機還備有平安銷，拔出平安銷(此平安銷采用與調整片一體式，克制了拔出平安銷后，易喪失的缺陷)，鉗口便可松開。該機性能優越，構造合理，平安牢靠，作業效率高，滿足鐵路道碴搗固作業的需求。

 主要技術參數

 工作原理
 YD-22液壓線路搗固機是汽油機為動力，經過三角帶分別驅動油泵和振動軸，以產生壓力油和激振力，壓力油經過換向閥進入升降油缸、夾實油缸，從而依據工作程序，完成夾軌、下插、夾實的搗固作業程序。　　

 操作規程

 1、應用人員經鍛煉熟習本機性能后，方可支配本搗固機上道作業。

 2、電動機驅動的搗固機，應用人員要備有絕緣防護用品。

 3、將走行架放在線路上，走行輪要對正兩根鋼軌，將升降缸提到上端的兩臺搗固機依次推到放平的走行架上，分別對準位置，將前后大插銷插入定位孔內，再將下道架折起，把下道架上的支承掛勾與走行架的勾環勾住。作業中，應用人員面向來車方向。

 4、接通電源并扳動組合開關(汽油機應手拉啟動，加大油門至工作位置)，依據線路狀況停止搗固作業。鎬頭插下道床后，普通只需張夾1～3次。

 5、作業中，應用人員應親密留意機器的運轉狀態和線路情況。兩應用人員應親密配合，力圖動作諧和分歧。

 6、搗固時，應避開防爬器，軌距桿，支承木等障礙物。

 7、作業中，如呈現搗鎬提升后夾軌鉗仍緊咬鋼軌時，可用手壓泵壓桿(銑有缺口的一端)，把平安銷拔出，鉗口便可完整松開。

 8、YD-22液壓線路搗固機振動軸軸承每工作50小時，應加注光滑脂一次，以延長軸承的應用壽命。

 9、搗固作業發作毛病時，應用手壓泵急速提鎬下道停止處置，嚴禁在線路上停機掃除毛病。
