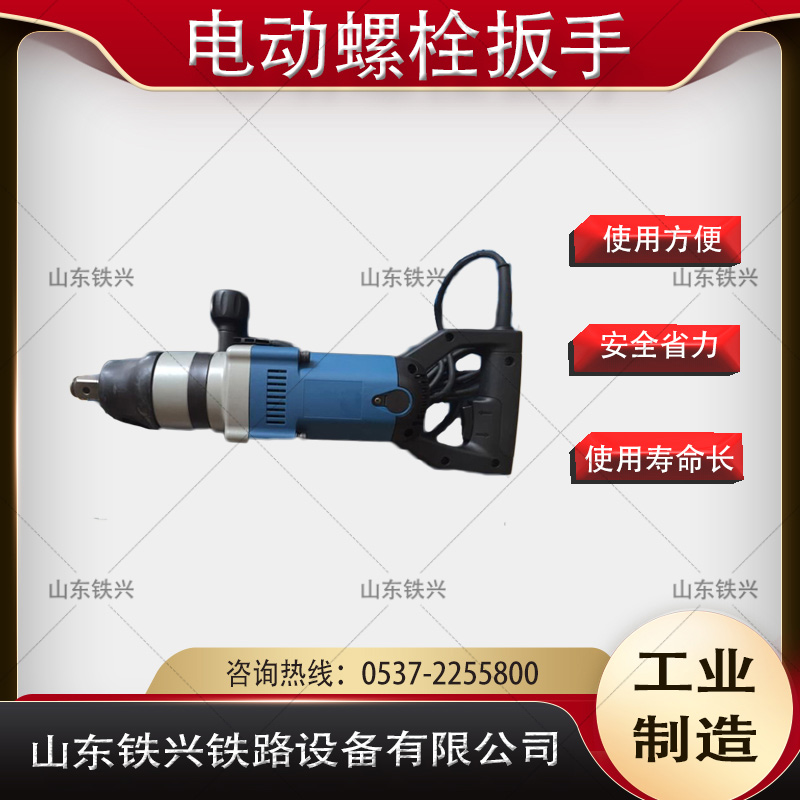

DB-36型電動扳手

產品名稱：DB-36型電動扳手

方榫公稱尺寸： 25.4*25.4mm

重量：         9.4kg

TEL:0537-2255800/400-691-2018

      一、使用說明：

　　1.開關的操作

　　開關具有使工具正反轉操作的功能。按下按鈕的下部( F標記)就可使工具順時針方向轉動,而按下按鈕的上部(R標記)可使工具逆時針方向轉動。放松按鈕的任何一端就可使工具停止轉動。

　　●注意:在通電操作之前,務請檢查按鈕開關操作是否靈活,按鈕釋放后能否復位到關的位置。在電動機未停止轉動時就馬上操作開關使工具向相反方向轉動可能導致電動機本身損傷或燒毀。

　　2.套筒安裝

　　1、對于未配O形圈和銷的套筒,選擇一尺寸適當?shù)奶淄?并將其插裝在輸出軸的方榫上使其鎖定即可。拆卸時,將其拔出即可。

　　2、對于配O形圈和銷的套筒,選擇一尺寸適當?shù)奶淄?把它插入輸出軸的方榫,并使套筒上的銷孔和方榫上的銷孔對齊,把銷子插入銷孔中，用O形圈把銷子緊固即可。拆卸時,松開O形圈把銷子從銷孔中拉出,套筒即可拔出。

　　擰緊操作時的注意事項

　　1、檢查所在地的電源電壓

　　若電源電壓比銘牌電壓低百分之十時,將導致擰緊轉動力矩的急劇下降。

　　當使用室外延長電線時,要先檢查電源電壓。

　　2、套筒選擇

　　請使用尺寸正確的套筒來擰緊螺栓或螺母。使用不合尺寸的套筒將會使產生的轉矩很小。

套筒六角對邊寬度S ( mm)	公制螺紋規格d ( mm)
36	M24
41	M27
46	M30

      *注意:轉動力矩受包括下述因素在內的多種因素的影響。進行緊固后一定要用扭矩扳手來測量緊固轉動力矩。

　　3、根據螺栓的種類及尺寸來選擇確定擰緊的時間

　　擰緊轉動力矩隨時間而增加,并且隨螺栓的種類及尺寸而變化。

　　如果一一個小直徑的螺栓被擰緊得時間過長,其可能被毀壞。裝或拆每一螺紋件的連續沖擊時間對規格為M30以下的螺母或螺栓一般不超過5s。

　　4、檢查螺栓或螺母是否松動

　　松動的螺栓或螺母將只做旋轉運動,而得不到適當?shù)霓D動力矩。如果套筒一直旋轉,則請停下來,檢查螺栓或螺母是否有松動。

　　5、握持扳手的方式對操作的影響

　　握住手柄并略微握在邊上一些,讓扳手成直線指向螺栓或螺母。注意不要使工具傾斜成角度，否則將大大降低擰緊轉動力矩。不要對工具施動過大的壓力。

　　影響擰緊轉動力矩的因素

　　1、電壓

　　電壓降低將使電動機轉速減慢,沖擊次數及擰緊轉

　　動力矩減小。

　　2、擰緊時間

　　■擰緊時間將影響沖擊次數。轉動力矩會隨擰緊時間而增加。

　　■長時間的擰緊并不意昧著檸緊轉動力矩的增加因為工具的沖擊力與螺栓或錁用產生的反作用力將相互抵消.

　　3、套簡:

　　■使用尺寸不適合的套簡會導致不均勻的轉動力矩。

　　■套筒磨損時(六角端或方榫端任何一 端的磨損)將導致傳遞的轉動力矩減小。

　　4、對相同直徑的螺栓

　　■對相同直徑的螺栓，正確的擰緊轉動力矩隨轉動力矩系數而變,它與螺栓有效直徑、磨損角、導引角、螺母表面的平均直徑及螺母表面的磨擦系數有關。

　　■各種類型的螺栓需要不同的擰緊轉動力矩。

　　■擰緊時間隨螺母長度而變。

　　■轉動力矩還隨安裝地方不同而不同。

　　■工具的握持方法或擰緊部位的材料也會對轉動力矩產生影響。

　　5.不同直徑的螺栓

　　當轉動力矩系數及螺栓等極相同時,轉動力矩還會隨不同直徑的螺栓而變化。

　　6.附件的使用方法

　　當使用延伸桿或萬向節時,多少會減少沖擊扳手的擰緊力,這時應以延長擰緊時間來補償。

　　二、基本參數：

　　整機質量輕.體積小.攜帶方便,該機采用動扭矩沖擊動力設計,松緊螺栓快,安全可靠.可配備加長搬桿和多種型號套筒,適用于工務施工.維修使用.

額定輸入功率：	1050W	空載轉數：	1400r/min
額定沖擊次數：	1500/min	適用范圍：	M24-M30
力矩：	400-900N.m	重量：	9.4kg

　　三、檢查與維修：

　　1工具在發出或收回時,保管人員必須進行一次日常檢查;在使用前,使用者必須進行日常檢查。

　　2工具的日常檢查至少應包括以下項目:

　　a)是否有產品認證標志及定期檢查合格標志。

　　b)外殼手柄有否裂縫或破損。

　　c)保護接地線( PE )聯接是否無損。

　　d)電源線是否完好無損。

　　e)電源插頭是否完整無損。

　　f)電源開關是否正常、靈活,有無缺損、破裂。

　　g)機械防護裝置是否完好。

　　h)工具轉動部分是否轉動靈活、輕快,無阻滯現象。

　　i)電氣保護裝置是否良好。

　　3工具使用單位必須有專職人員進行定期檢查。

　　3.1每年至少檢查一次。

　　3.2在濕熱和常有溫度變化的地區或使用條件惡劣的地方還應相應縮短檢查周期。

　　3.3在梅雨季節前應及時進行檢直。

　　3.4工具的定期檢查項目,還必須測量工具的絕緣電

　　陽。絕緣電阻應應不小于表1規定的值。

　　絕緣電阻應使用500V兆歐表測量.

測量部位	絕緣電阻/MΩ
	I類工具	II類工具	III類工具
帶電零件與機殼之間	2	7	1

　　3. 5經定期檢查合格的工具,應在工具的適當?shù)牟课?粘貼檢查“合格”標識。"合格” 標識應鮮明、清晰、正確并至少包括:

　　a) 工具編號

　　b)檢查單位名稱或標記

　　C)檢查人員姓名或標記

　　d)有效日期

　　4長期擱置不用的工具,在使用前必須測量絕緣電阻。如果絕緣電阻小于表1規定的數值,必須進行干燥處理,經檢查合格、粘貼“合格”標志后，方可使用。

　　5工具如有絕緣損壞,電源線護套破裂、保護接地線(PE)脫落、插頭插座裂開或有損安全的機械損傷等故障時,應立即進行修理。在未修理前,不得繼續使用。

　　6工具的維修必須由原生產單位認可的維修單位進行。

　　7使用單位和維修部門不得任意修改工具的原設計參數,不得采用低于原材料性能的代用材料和與原有規格不符的零部件。

　　8在維修時,工具內的絕緣襯墊、套管不得任意拆除或漏裝,工具的電源線不得任意調換。

　　9工具的電氣絕緣部分經修理后,必須按表2要求進行介電強度試驗。

測量部位	絕緣電阻/MΩ
	I類工具	II類工具	III類工具
帶電零件與外殼之間 .僅由基本絕緣與帶電零件隔離 -由加強絕緣與帶電零件隔離	1250   3750	-   3750	500   -

　　波形為實際正弦波，頻率50Hz的試驗電壓施加1min ,不出現絕緣擊穿或閃絡。試驗變壓器應設計成:在輸出電壓調到適當?shù)脑囼炿妷褐岛?在輸出端短路時, 輸出電流至少為200mA。

　　10工具經維修、檢查和試驗合格后,應在適當部位粘貼”合格”標志;對不能修復或修復后仍達不到應有的安全技術要求的工具必須辦理報廢手續并采取隔離措施。

　　四、維護與保養：

　　*注意:在做檢查保養工作前,一-定要關掉開關并拔下電源插頭。

　　●檢查安裝螺釘

　　要經常檢查安裝螺釘是否緊固。若發現螺釘松動，應立即重新擰緊,以免發生事故。

　　電機的維護

　　電機繞組是工具的心臟部分，切勿使它受潮氣、水份和油劑的侵襲。

　　●替換碳刷

　　定期替換和檢查碳刷。當其磨損到極限磨耗線時,就需要替換。要保持碳刷清潔并使其在刷握內能自由滑動。兩把碳刷應同時替換。用螺絲起子取下碳刷蓋。取出被磨損的碳刷,插進新的碳刷,然后擰緊碳刷蓋。

　　*注意:刷握蓋板螺絲ST4.2X10不要輕易更換。
